高溫熔體泵的控制系統安裝步驟
時間:2021-02-04 09:54??作者:巴特熔體泵

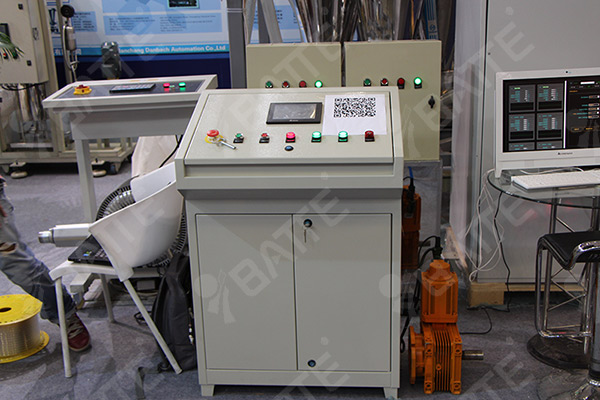

1、控制柜為落地式向問天柜體，可直接固定在地面上，用戶也可自制底座。

2、將溫度傳感器、壓力傳感器與加熱棒等元件安裝到高溫熔體泵上。

3、電纜從控制柜的側面引入柜內（動力線與信號線分隔安裝，所有傳感器信號屏蔽線必須和動力線接地線分開接地），按照端子接線圖連接線路。（注：接線端子連接圖見隨附帶電氣圖紙）

4、電氣參數說明：

（1） 電源進線 3相四線 380V/60HZ、熔體泵電機輸出 3相 380V/60HZ。

（2） 高溫熔體泵的泵前、泵體、泵后加熱器輸出單相 A C 220V。

（3） 進、出口壓力檢測信號為模擬量 0-10V輸入 。

（4） 泵前、泵體、泵后溫度檢測信號 K型熱電偶。

（5） 控制柜到主機變頻器的控制信號為模擬量0-10V輸出。

5、接線說明：

（1）電機動力線按照電氣圖紙連接，電機必須有效接地避免對信號線路的干擾。(注：通電前必須檢查電機絕緣和三相電阻是否一樣)

（2）壓力傳感器（0-10V）信號線按照電氣圖紙連接，（S+)為藍線,(S-) 為黃線,（E+)為紅線，(E-)為白線,綠色為校準線，帶熱縮管的為屏蔽線。

（3）溫度傳感器信號正為紅線，信號負為藍線；

（4）溫度加熱器動力線（AC220V）按照電氣圖紙連接，無正負相序之分。 （注:但通電前必須檢查線路，保證沒有接地和短路)

6、高溫熔體泵的控制系統保護裝置：（1）斷路器短路保護 （2）變頻器過載保護 （3）壓力超限位保護 （4）與主機的連鎖保護

7、設備使用環境：環境溫度：-10℃ - +50℃ 環境濕度: < 85RH (無凝露 避免強腐蝕性物質）

8、電氣控制技術指標：傳感器測量精度：±0.5% ，設備控制精度：±1% ，設備供電電壓： 380V AC（根據客戶所處地區電壓標準），電機額定容量：15KW（根據熔體泵流量選擇）。
